افتراضي من باب نشر العلم.. أعمال كهربائية منزلية خفيفة..

فوجئت أن الكثيرين لا يعرفون مباديء العمل على الكهرباء .. ولا أقصد هما تسليك بيت أو القيام بعمل كبير و متخصص.

مجرد تغيير فيش توصيلة من ثنائي لثلاثي.. أو ماشابه من أمور بسيطة.

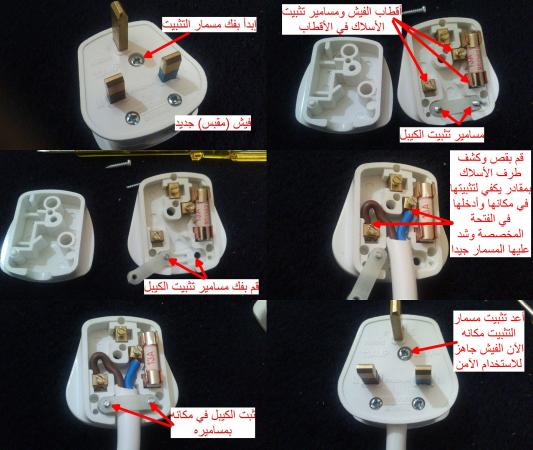

إليكم طريقة تركيب فيش ثلاثي على سلك عادي.. بالصور.

اضغط على الصورة لعرض أكبر

الاسم:	123451.jpg
المشاهدات:	4325
الحجم:	42.8 كيلوبايت
الرقم:	6049
abuhisham غير متواجد حالياً
رد مع اقتباس
قديم 03-02-2014, 06:55 PM   #2
abuhisham
الإدارة


رقـم العضويــة: 94
تاريخ التسجيل: Aug 2007
مــكان الإقامـة: جده, السعودية
المشـــاركـات: 17,549
Twitter

افتراضي

إليكم الآن طريقة تجهيز توصيلة مؤرضة بفيش ثلاثي..

شرح بالصور..

اضغط على الصورة لعرض أكبر

الاسم:	5555-1.jpg
المشاهدات:	3104
الحجم:	26.8 كيلوبايت
الرقم:	6051

ولمشاهدة الصورة بدقة أكبر يمكن تحميلها من هنا:

abuhisham غير متواجد حالياً
رد مع اقتباس
قديم 04-02-2014, 04:04 AM   #3
أهدافي تتحقق
مقاطع

الصورة الرمزية أهدافي تتحقق

رقـم العضويــة: 20283
تاريخ التسجيل: Jul 2012
المشـــاركـات: 117

افتراضي

الله يعطيك العافية..

أحياناً معلومات صغيرة زي كذا ممكن تنقذ كثير منا وقت الأزمات..

___________________________

أستغفر الله وأتوب إليه
أهدافي تتحقق غير متواجد حالياً
رد مع اقتباس
قديم 05-02-2014, 08:58 PM   #4
abuhisham
الإدارة


رقـم العضويــة: 94
تاريخ التسجيل: Aug 2007
مــكان الإقامـة: جده, السعودية
المشـــاركـات: 17,549
Twitter

افتراضي

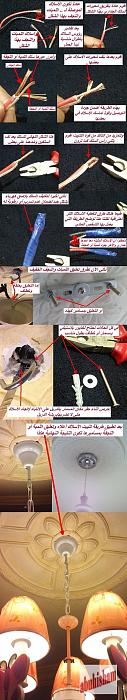

الآن شرح مصور لطريقة توصيل لمبة أو نجفة خفيفة بالكهرباء..


اضغط على الصورة لعرض أكبر

الاسم:	11223344-2.jpg
المشاهدات:	2598
الحجم:	12.2 كيلوبايت
الرقم:	6060


ولمن يرغب في تحميل الصورة بجودة أعلى:

http://www.mqataa.net/uploads/13916235901.jpg
abuhisham غير متواجد حالياً
رد مع اقتباس
قديم 05-02-2014, 11:19 PM   #5
positive saudi
مقاطع متميز

الصورة الرمزية positive saudi

رقـم العضويــة: 18018
تاريخ التسجيل: Jul 2011
المشـــاركـات: 2,151

افتراضي

شرح موفق و وافي يا أخي أبوهشام ....

وذكرت أن هناك طرق أكثر إحترافية في ربط السلكين مع بعضهما و يتكاسل حتى الكهربائيين في عملها مع أنها مهمة جدا لمنع إمتداد تلف السلك إلى العلبه الرئيسية في حاله حدوث حريق في السلك نتيجة صعق كهربائي لا سمح الله و هي تعرف بـ " الكونكتر " و باللغة الإنجليزية
cable connector Block

و لها مقاسات كثيرة و المستهلك البسيط يحتاج مقاس 6 مل أو 10 مل


و سعرها للرابط الواحد " فتحتين " لا يتعدى ريال فقط


___________________________


التعديل الأخير تم بواسطة positive saudi ; 06-02-2014 الساعة 12:03 AM
positive saudi غير متواجد حالياً
رد مع اقتباس
قديم 08-02-2014, 08:47 AM   #6
azraq71
مقاطع جديد


رقـم العضويــة: 6104
تاريخ التسجيل: Sep 2007
المشـــاركـات: 9

افتراضي

جزاكم الله خير وبارك فيكم
azraq71 غير متواجد حالياً
رد مع اقتباس
قديم 10-02-2014, 04:07 PM   #7
abuhisham
الإدارة


رقـم العضويــة: 94
تاريخ التسجيل: Aug 2007
مــكان الإقامـة: جده, السعودية
المشـــاركـات: 17,549
Twitter

افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة positive saudi مشاهدة المشاركة
شرح موفق و وافي يا أخي أبوهشام ....

وذكرت أن هناك طرق أكثر إحترافية في ربط السلكين مع بعضهما و يتكاسل حتى الكهربائيين في عملها مع أنها مهمة جدا لمنع إمتداد تلف السلك إلى العلبه الرئيسية في حاله حدوث حريق في السلك نتيجة صعق كهربائي لا سمح الله و هي تعرف بـ " الكونكتر " و باللغة الإنجليزية
cable connector Block

و لها مقاسات كثيرة و المستهلك البسيط يحتاج مقاس 6 مل أو 10 مل


و سعرها للرابط الواحد " فتحتين " لا يتعدى ريال فقط




صدقت أخي الكريم..

مثل هذه القطعة الصغيرة تسهل عملية تثبيت الاسلاك في بعضها خاصة لو كانت في مواقع قد تتطلب التغيير أو الفك والتركيب للصيانة الدورة على سبيل المثال (مكيفات الشباك كمثال).
abuhisham غير متواجد حالياً
رد مع اقتباس
قديم 14-02-2014, 08:27 AM   #8
هامور
مشرف

الصورة الرمزية هامور

رقـم العضويــة: 9984
تاريخ التسجيل: Jan 2009
المشـــاركـات: 2,777

افتراضي

يمكنني المشاركة مع أبو هشام

طريقة تغيير مفاتيح اللمبات .... وتختلف مداخل الأسلاك في الخلف

أولا : معداتي البسيطة .... حقيبة خشبية صنع يدويا .....



صورة لمفتاح قديم وجديد




خطوات التغيير

لو كنت على بلاط لبس حذاء سميك .....

أسلاك اللمبات يكون خط واحد فقط

لدي ثلاث مفاتيح .... علليك التدرج في فصل الأسلاك ....


ثانيا : السلك الأول أفصل الأثنين معا ... هناك القديم والجديد ولكن المهام واحد









ثم قم بتوصيل للمفتاح الجديد




ثالثا : أفصل السلك الثاني

نفس الخطوات






رابع : أفصل السلك الثالث

نفس الخطوات ...






وأخيرااا

أتمنى لكم السلامة

ولا يكون أحد حولك سوى أنت

لعلى وفقت ..... إن شاء الله

___________________________

هامور غير متواجد حالياً
رد مع اقتباس
قديم 15-02-2014, 06:25 PM   #9
abuhisham
الإدارة


رقـم العضويــة: 94
تاريخ التسجيل: Aug 2007
مــكان الإقامـة: جده, السعودية
المشـــاركـات: 17,549
Twitter

افتراضي

شرح مصور ممتاز لا ينقصه سوى وضع الارشادات على نفس الصور لتوضيح الخطوات..

ودمج الصور في صورة واحدة ليسهل نشرها.
abuhisham غير متواجد حالياً
رد مع اقتباس
قديم 15-02-2014, 06:53 PM   #10
هامور
مشرف

الصورة الرمزية هامور

رقـم العضويــة: 9984
تاريخ التسجيل: Jan 2009
المشـــاركـات: 2,777

افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة abuhisham مشاهدة المشاركة
شرح مصور ممتاز لا ينقصه سوى وضع الارشادات على نفس الصور لتوضيح الخطوات..

ودمج الصور في صورة واحدة ليسهل نشرها.
فاتني وضع الإرشادات

وبخصوص دمج جميع الصور في صورة واحدة لن تكون واضحة سوف تكون صغيرة وغير

واضحة .

وإن شاءالله في المرات القادمة سيكون أفضل ,,,,,,
